LiberCAD 印刷プレビューで寸法数値表示されるのにCAD画面では文字列幅の枠線だけが表示される問題

** PR **　目がかすむ、ぼやける。目の悩み解消解消に。

Table of Contents

Kst32bがはいっていても、CAD描写画面での文字描写が上手くいかない問題

プログラム本体は

C:\Program Files (x86)\LibreCAD　にexeファイルが存在。

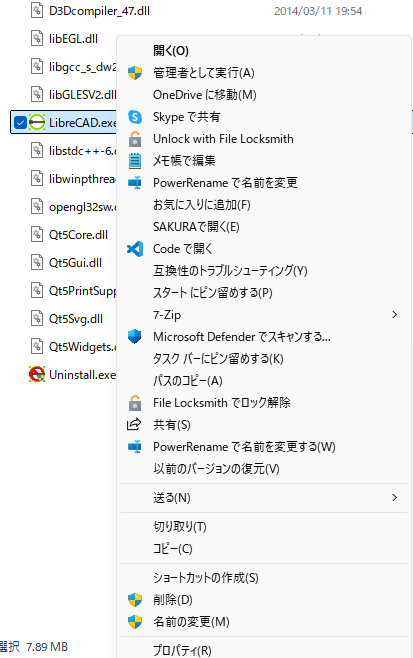

※エクスプローラーで表示されるLiberCADは「スタートメニュー内のショートカット」経由で起動

フォントは

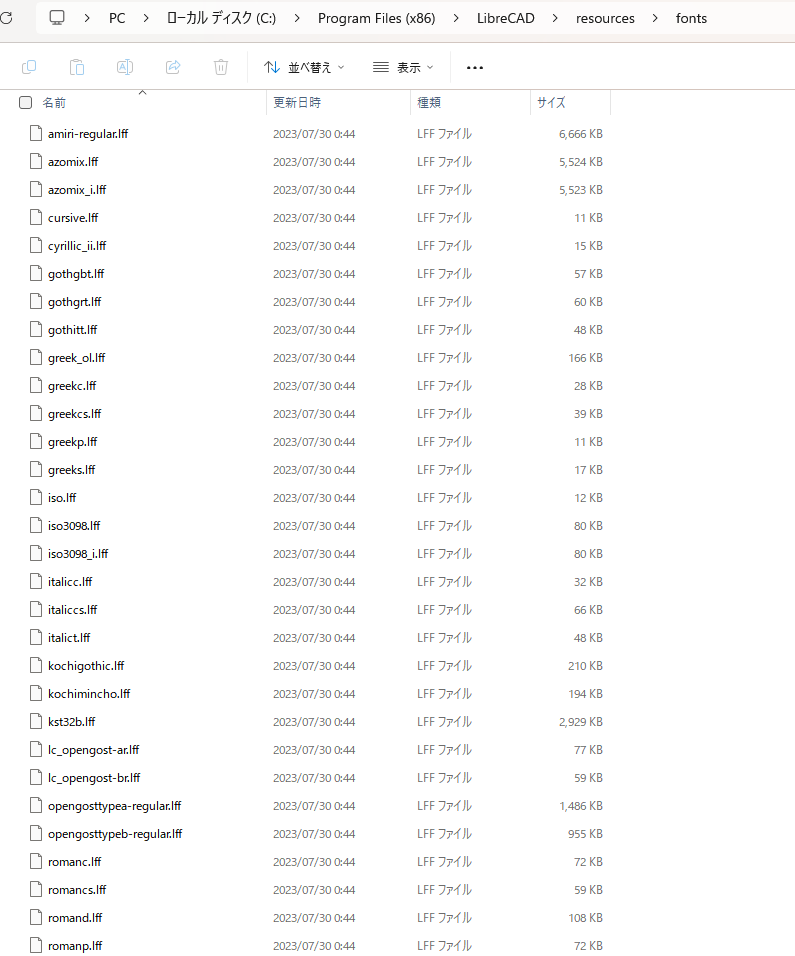

C:\Program Files (x86)\LibreCAD\resources\fonts

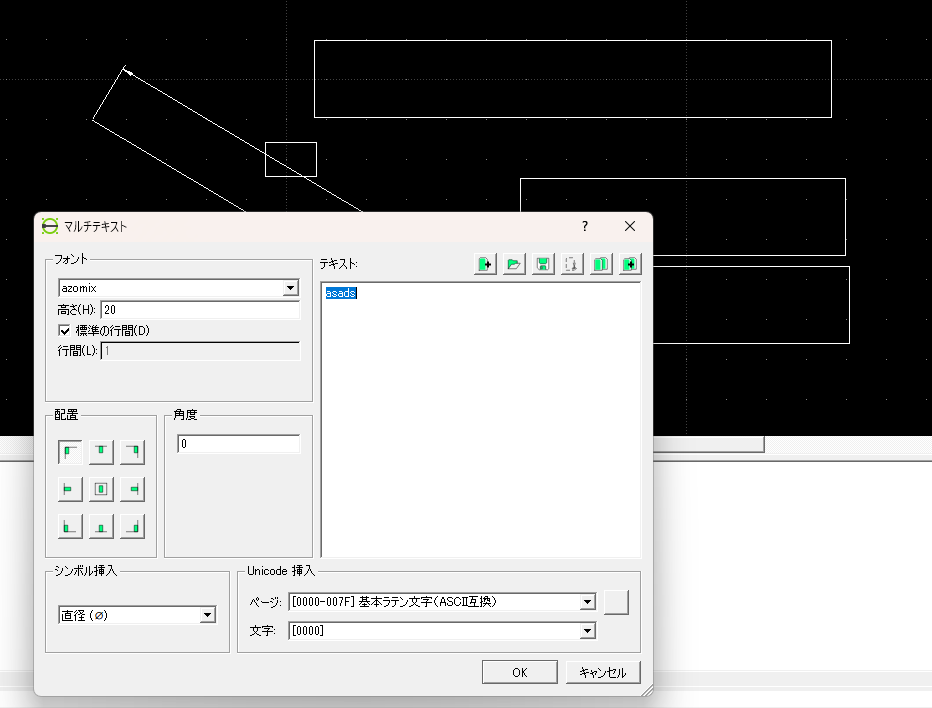

ここにKst32b.lff　（LiberCADフォント）が存在し、使用可能ですが。作図すると画像のようになります。

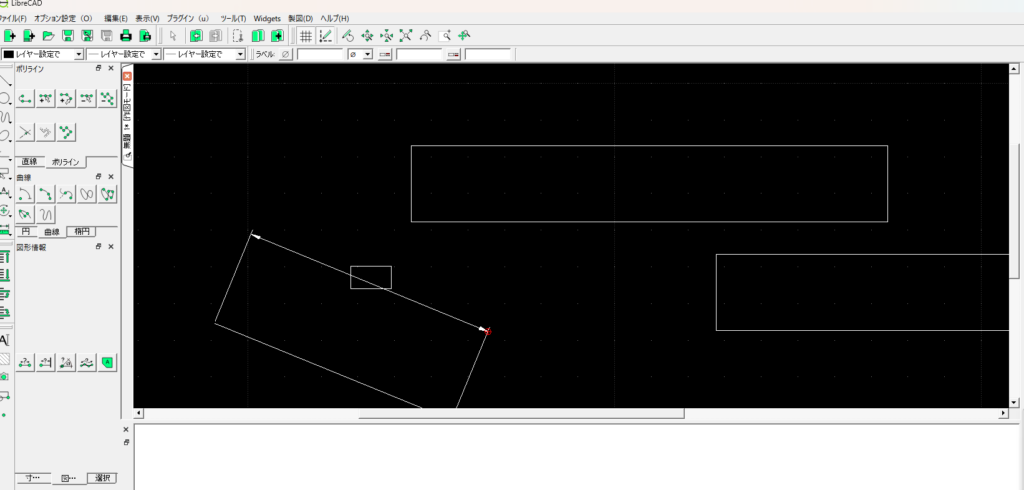

文字の幅かつ、四方に枠線で表現されています。

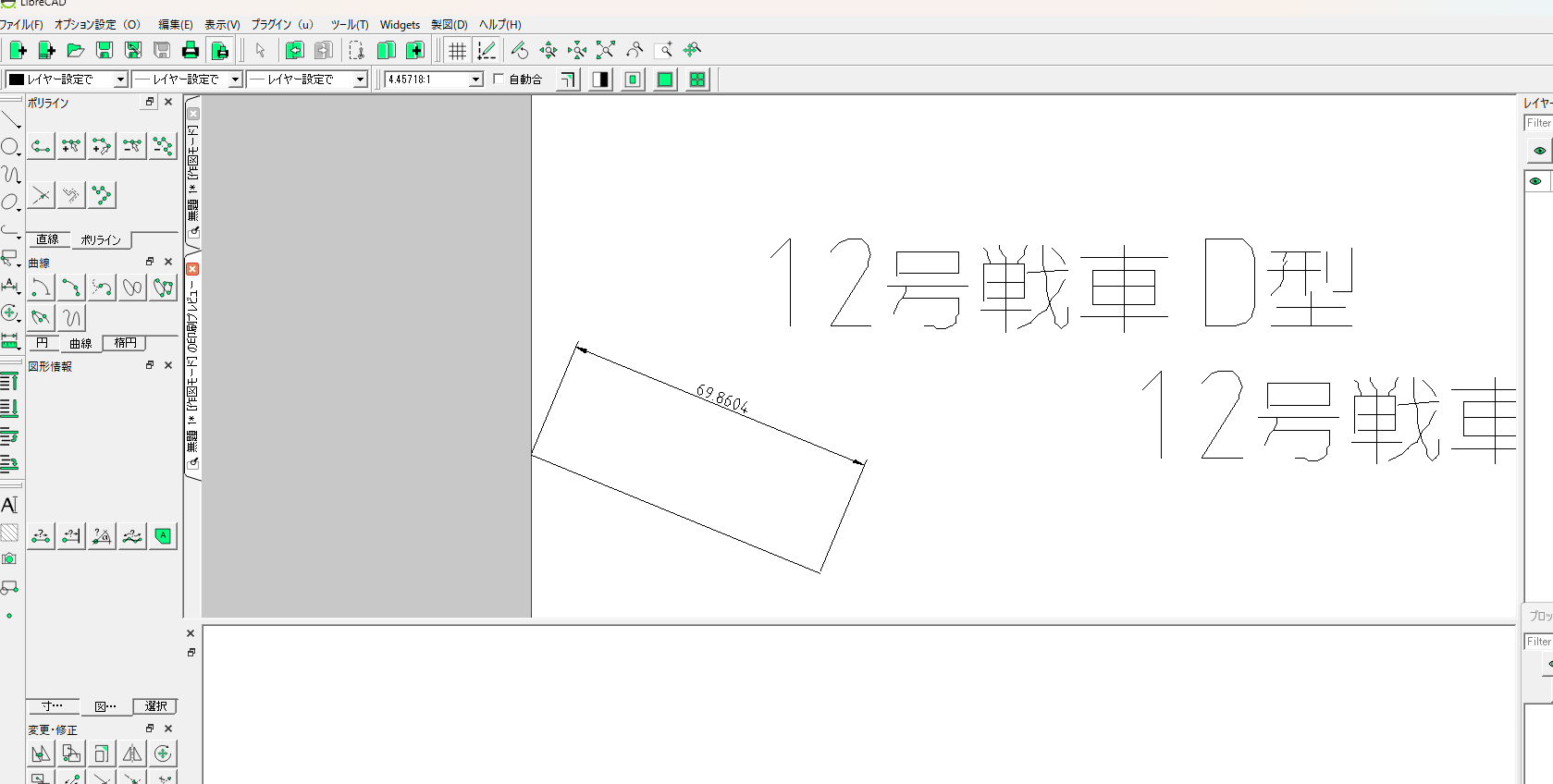

ただの文字化けかと思ってしまいますが実は「印刷プレビュー」を使用すると、入力した文字列と寸法線の寸法数値が確かに表示されていることが分かります。

フォントライセンス
　→ AZOmixフォント（CAD用日本語フォント）なども、別途KST32Bライセンスで提供さていることがヘルプより理解できます。

↑フォント開発元の解説サイト

ここにAZOmixフォント（ベクターフォント）の解説があり、AUTOCADやLiberCADでの使用等の解説があるとおりLiberCADのVer2.2.1などのVer2.xならば使用可能なはずなのです。

ネットで検索すると普通に使用できている（フォントがきちんと表示されている）ことが分かります。

このあたりはChatGPTの力を借りて調査を進めていました。

そこでこんな回答を得ました。

ただし、ChatGPTの回答が１００％正しいという保証はありません。

しかし、どうやらLiberCADを正しく使用できている人がいる　①の仮定

自分の艦橋では正しく表示されない　②の仮定

著者の環境は、Windows 11「24H2」です。

これは2024年後半（H2：Half 2）に提供される予定の大型アップデート（機能更新）のことです。Microsoftは、Windowsの主要バージョンアップに「YYH1 / YYH2（年＋前半/後半）」という名称を使ってきました。

正式名称：Windows 11 バージョン 24H2
リリース時期：2024年後半（通常9〜11月頃）
位置付け：Windows 11の次期メジャーアップデート（2021年10月の初版 → 22H2 → 23H2 → 24H2）
新機能や変更点（予定）：
- AI統合の強化（CopilotやAIアシスタントの改善）
- システム効率やバッテリー最適化の強化
- 新しいデバイス要件（TPM、CPU世代など）への対応
- ARM64サポート強化（Snapdragon X Elite などへの最適化）
- UI/UXのさらなる洗練（設定・エクスプローラーの刷新など）←　グラフィック関連・描写関連のエンジンに改良されている可能性

24H2以降、特定の旧CPUではサポートされない可能性があると報道されており、特にIntel第6世代（Skylake）などはインストール不可になる可能性も。
Insider Preview ビルドでは既にテストが始まっており、「Build 26100.1」などが24H2ベースと見られています。
