LibreCAD 2.2.1.5の安定版は、2025年10月15日に公開はネックだった日本語表示が改善されていた。

LibreCAD 2.2.1.5の安定版は、2025年10月15日に公開されました。

https://github.com/LibreCAD/LibreCAD/releases

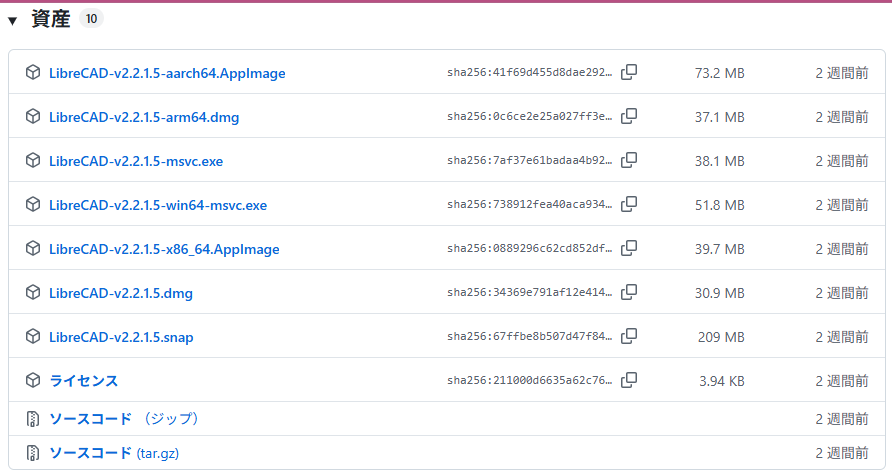

インストールファイルを眺めると。

入れるファイル：
LibreCAD-v2.2.1.5-win64-msvc.exe

画像のリストだと、上から4番目のこれです。

これは Windows 64bit 用のインストーラー です。今使っている普通のWindowsノートなら、ほぼこれでOKです。

逆にこれは選ばなくて大丈夫です。

なので、猫工艦の艤装図面室にCADを積むなら、
LibreCAD-v2.2.1.5-win64-msvc.exe をクリックしてダウンロードでOKです 🛠️

ただし、LibreCADは基本 2D CAD です。
建築の平面図、寸法線、DXF編集、簡単な図面作成には向いています。
3DやBIM、AutoCAD完全互換を期待すると少し物足りないです。使用感からみると「QCAD]に一日の長があります。

インストール後に最初に見るポイントはこれです。

1. 単位を mm にする
2. 図面形式は基本 DXF で扱う
3. 文字化けする図面はフォント設定が必要になる場合あり
4. DWGを直接扱いたい場合は相性問題が出ることあり

結論：
無料で2D CADを触る目的なら入れてよし。選ぶのは「win64-msvc.exe」

インストール始めると、出てくる警告。

画面左のファイル名が、

LibreCAD-v2.2.1.5-win64-msvc.exe

になっています。これは Windows 64bit 用なのでOKです 🛠️

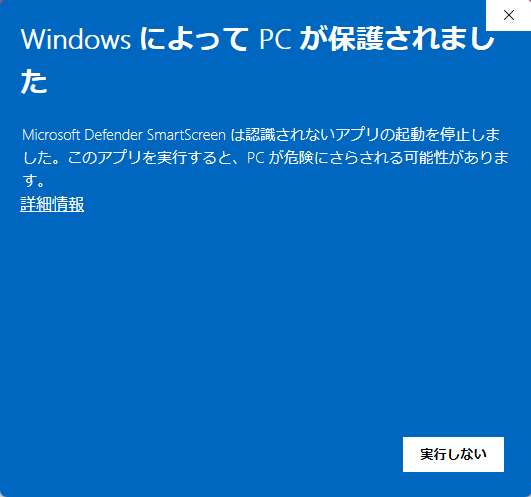

この青い画面は、SmartScreen が「知らないアプリだから一応止めた」状態です。
LibreCADみたいな無料・オープンソース系ソフトではよく出ます。

進め方

この画面で、

「詳細情報」 をクリックしてください。

すると下にたぶん、

実行

というボタンが出ます。

出たら、

実行
でインストール開始です。

ただし確認ポイント

実行前にここだけ確認です。

• ファイル名が LibreCAD-v2.2.1.5-win64-msvc.exe
• ダウンロード元が LibreCAD公式サイト または GitHubのLibreCAD公式リリース
• 変な広告ボタンから落としていない

この3つがOKなら進めて大丈夫寄りです。

不安なら先にスキャン

ファイルを右クリックして、

Microsoft Defender でスキャンする

を押してから実行でもOKです。

つまり今回は、
「詳細情報」→「実行」 で進んでよし

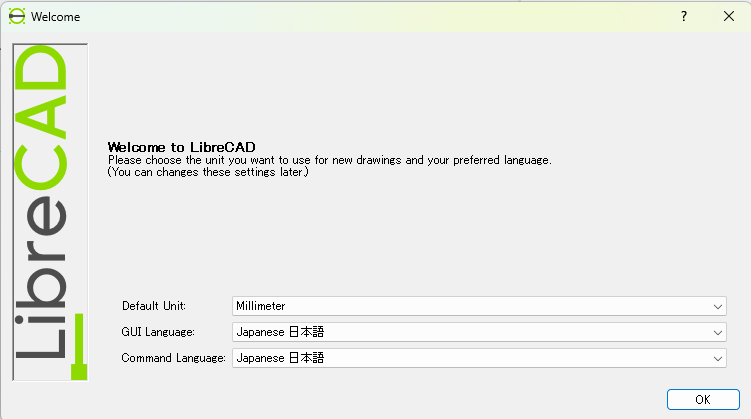

インストールが完了して、最初に出てくる画面です。（表示が英語バージョンなので日本語対応させる＆ミリメートル対応の例）

デフォルトユニット＝新しく図面を作るときの基準単位です。

今の設定は、

Default Unit：Millimeter

なので、これは ミリメートル です。

建築図面・現場図面・寸法入りの2D CADなら、基本これでOKです。

このまま進めて大丈夫です。

• Default Unit：Millimeter → ✅ そのまま
• GUI Language：Japanese 日本語 → ✅ そのまま
• Command Language：Japanese 日本語 → ✅ そのまま

つまり、今の画面は
「OK」押します。

mm設定にしておけば、たとえば線を「1000」で引いたら 1000mm＝1m という感覚で使えます。建築・施工系ならこれがいちばん自然です。

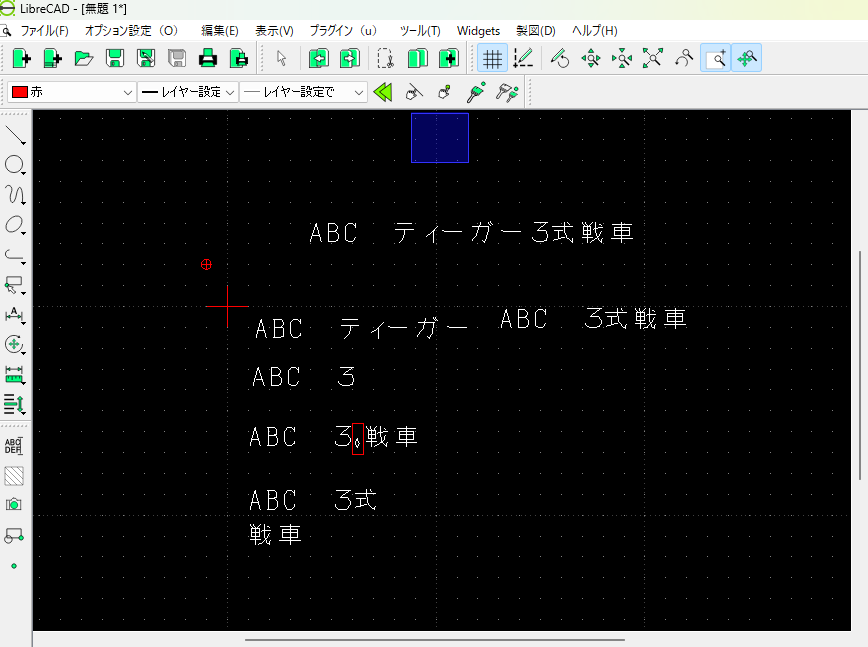

最大の問題だった、日本語表示（過去投稿で文字がなぜか◇◇・・と表示され使い物にならなかった件が、改善

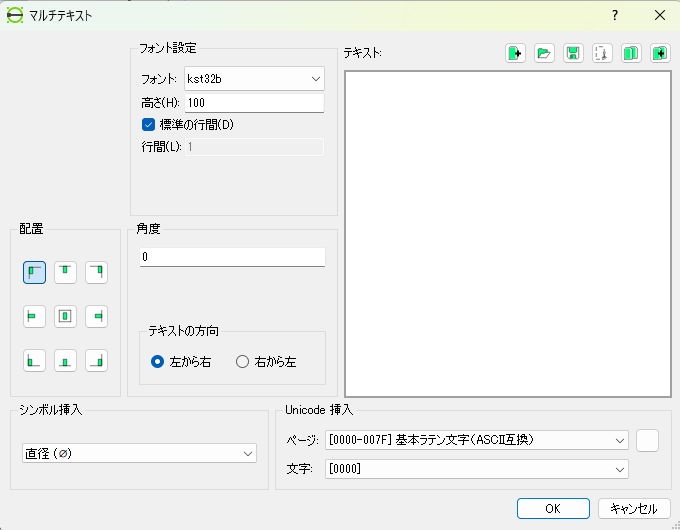

これは 「マルチテキスト」＝図面に文字を入れる画面 です。

たぶん、文字ツールを押した状態で表示されます。
文字を入れたいならこの画面でOK

何をする画面？

右側の大きな白い欄に、図面へ入れたい文字を書きます。

例：

猫工艦 配置図
寸法確認用

そして OK を押すと、図面上の好きな場所に文字を配置できます。

今の設定の意味

高さ「100」は大きい？

LibreCADは単位を mm にしたので、
高さ100なら 文字高さ100mm です。

建築図面を実寸で描いているなら、印刷縮尺によっては普通です。

目安はこんな感じです。

なので、まず練習なら 高さ100のまま でOKです。

文字を入れる手順

1. 右側の白い欄に文字を入力
2. OK を押す
3. 図面上で置きたい場所をクリック
4. 文字が配置される

kst32b は、LibreCADで日本語を書くための CAD用ストロークフォント です。

普通のWindowsフォント、たとえば「游ゴシック」「MSゴシック」みたいな文字ではなく、CAD用に線で描くタイプのフォントです。LibreCADは独自の LFF / LibreCAD Font Format というフォント形式を使います。(LibreCAD Wiki)

kst32bの正体

KST32B は、坂直純氏が作成した日本語ストロークフォントをLibreCAD用の .lff フォントに変換したものです。LibreCADフォーラムでも、KST32Bは日本語フォントとしてLFF形式に変換されたものと説明されています。(LibreCAD Forum)

さらに、CAD用ストロークフォントの配布ページでは、KST32BのLibreCAD用フォントファイルが紹介され、LibreCAD 2.0.6で同梱されたと説明されています。(AZO crafts page)

何に向いている？

LibreCADで日本語の注記を書くときに向いています。

たとえば、

平面詳細図
寸法確認
猫工艦 配置図

こういう文字を図面上に置くときに使います。

なんで普通のフォントじゃないの？

CADでは、文字も「線」として扱うほうが都合がいい場面があります。

特に、

• DXFで保存する
• 他のCADに渡す
• 印刷する
• 図面上で軽く表示する
• 文字を線データ化する

こういうときに、ストロークフォントは相性がいいです。LibreCAD公式Wikiでも、LFFはLibreCAD独自の仕組みなので、他CADへ渡す場合は文字を分解して線にする方法が紹介されています。(LibreCAD Wiki)

今の画面ではどう考えればいい？

あなたの画面でフォントが kst32b になっているなら、
日本語を入れるなら、そのままでOK です。

ただし、見た目は少しCADっぽい、硬めの文字になります。
図面注記ならそれで十分です。

注意点

kst32bでも、すべての漢字が完璧に出るとは限りません。日本語入力まわりでは、unicode フォントだと一部の文字が豆腐表示になる例があり、azomix など別フォントを使う方法も紹介されています。(アットウィキ)

まずは kst32b のまま使う。
文字化け・□表示・抜けが出たら azomix や unicode に切り替えて試す。

これがいちばん安全です。

建築図面の注記なら、まずは
フォント：kst32b
高さ：100〜250
くらいで試すといいです。

ここから、改善されたフォントが登場していました。

azomix は、LibreCADで日本語をきれいに出すための おすすめフォント候補 です。
ざっくり言うと、kst32bより少し現代的・見やすい日本語CADフォント です。

azomix の正体

azomix.lff は、LibreCAD用の .lff フォントです。CAD用ストロークフォントの配布情報では、ISO3098、MPLUS、KST32Bを合成してLibreCAD用フォントに変換したもの と説明されています。(AZO crafts page)

LibreCAD公式ドキュメントにも、azomix と azomix_i がフォント一覧に載っています。azomix は通常体、azomix_i は斜体寄りと考えてOKです。

kst32b と azomix の違い

日本語入力の解説ページでも、LibreCAD同梱の unicode だと一部の漢字が豆腐になる場合があり、その対策として azomix.lff が紹介されています。

どっちを使う？

建築・現場図面で使うなら、まずはこうです。

寸法線・注記：azomix
昔のCADっぽい文字にしたい：kst32b

つまり、今から普通に図面を作るなら、
azomix が選べるなら azomix にしてOK です。

LibreCADでの使い方

今の「マルチテキスト」画面なら、

フォント のプルダウンで

kst32b → azomix

に変えるだけです。

寸法線の文字も変えたい場合は、

オプション
→ 現在の図面の設定
→ 寸法
→ フォントが選べる項目があれば azomix

にします。

おすすめ初期設定

現場図面・建築系なら、まずこれで艤装すると良いです。

結論としては、
azomixはLibreCAD日本語運用の本命候補 です。
日本語が□になったり、文字が硬すぎると感じたら、kst32b から azomix に切り替えるのがよいです。

それでも家訓すると、「全角スペース」は◇表示（赤い枠線中）になります。対策は半角スペースX2回押し＝全角スペースとほぼ同幅確保です。

そして、全AUTOCAD系で発生する、寸法線の矢印＆文字が小さすぎる問題の対策です。

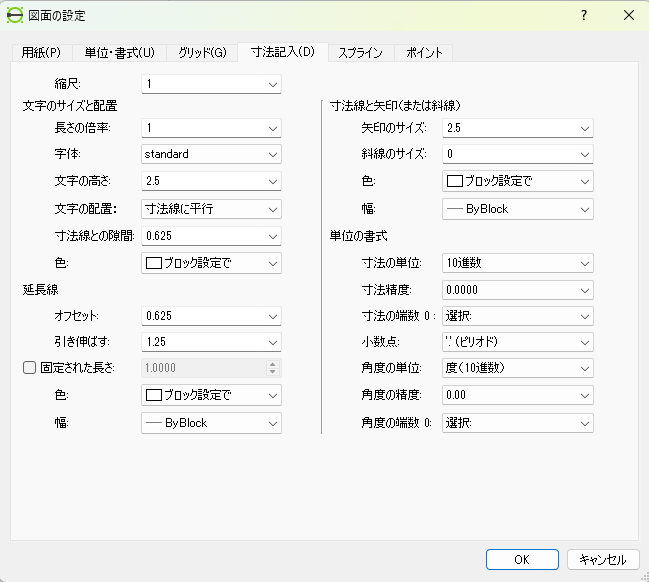

LibreCADの寸法線設定は、今の画面からだと 上メニューの「オプション」 から入ります。

寸法線の基本設定

上のメニューで、

オプション(O)
→ 現在の図面の設定
→ 寸法

を開いてください。

そこで寸法線の文字サイズ・矢印サイズ・寸法線の間隔などを設定します。

建築・現場図面ならおすすめ設定

単位を mm にしている前提です。

まず練習用・画面確認用

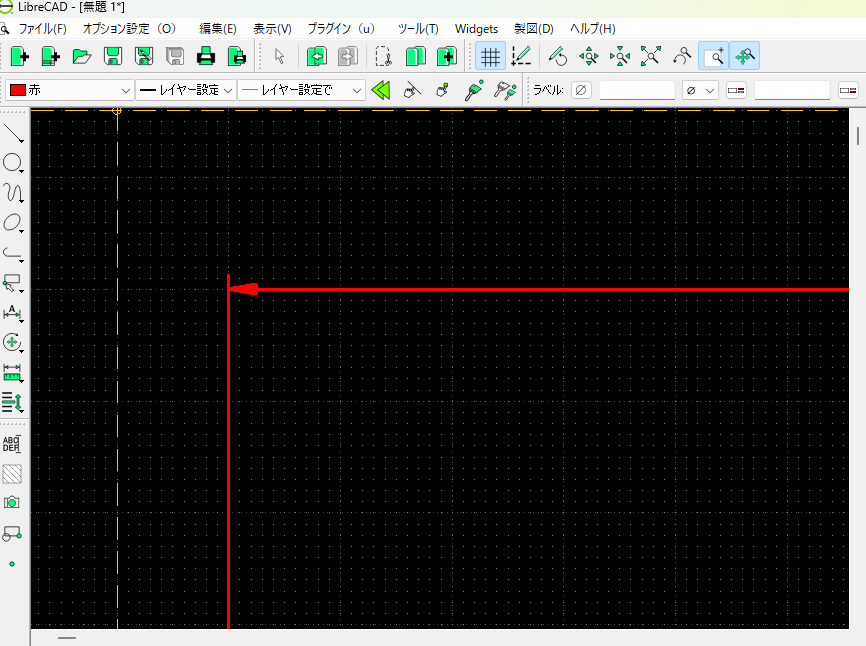

今の図面で赤い線がかなり大きく見えているので、まずはこのくらいでOKです。

印刷も考えるなら

建築図面を実寸mmで描いて、あとで 1/100 で印刷するなら、文字はかなり大きめにします。

たとえば 1/100印刷で紙の上に2.5mmの文字 にしたいなら、CAD上では

2.5mm × 100 = 250mm

なので、文字高さは 250 が目安です。

寸法線を引く場所

左側のツールバーにある、緑の寸法っぽいアイコンが寸法ツールです。

よく使うのはこれです。

今の赤いL字線なら、まずは 水平寸法 と 垂直寸法 を使えばいいです。

寸法線の入れ方

例：横の赤い線に寸法を入れる場合。

1. 左の寸法ツールから 水平寸法 を選ぶ
2. 寸法を測りたい線の 始点 をクリック
3. 終点 をクリック
4. 寸法線を置きたい位置でクリック
5. 数字入りの寸法線が出る

縦なら 垂直寸法 で同じ流れです。

もし寸法文字が小さい・大きい場合

もう一度、

オプション → 現在の図面の設定 → 寸法

に戻って、

• 文字高さ
• 矢印サイズ
• 寸法線のオフセット

を調整します。

おすすめ初期値

今すぐ使うなら、まずこれで行きましょう。

文字高さ：100
矢印サイズ：100
単位：mm
寸法精度：0 または 0.0

建築現場の確認図なら、ミリ単位で細かすぎる小数は邪魔なので、最初は 0 で大丈夫です。

初期設定はこの数値とします。後ほど作画しつつ気になる点は変更すればＯＫです。
いまの設定は、ざっくり言うと 「日本語表示できる建築・現場図面向けの寸法スタイル」 になっています

ただし一点だけ、寸法精度が細かすぎる かもしれません。

全体評価

今の設定はこうです。

それぞれの意味

尺度：1

これは 寸法スタイル全体の倍率 です。

今は 1 なので、設定した文字高さ100や矢印50がそのまま使われます。

ここは基本 1のまま でOKです。
変に2や10にすると、寸法文字や矢印が一気に巨大化します。

文字のサイズと配置

長さの倍率：1

これは 表示される寸法値の倍率 です。

たとえば本当は1000mmの線を描いているのに、倍率を2にすると2000と表示されたりします。

ここは絶対に、

1のまま

でOKです。
ここを触ると図面が嘘をつき始めます。CAD艦橋の計器改ざんです。

字体：azomix

これは良い選択です。

azomix は日本語に強いLibreCAD用フォントなので、寸法文字や注記に向いています。

日本語の注記、たとえば、

柱芯
開口寸法
仕上げ面
既設壁

こういう文字を入れるなら、kst32bよりazomixの方が見やすい ことが多いです。

文字の高さ：100

これは 寸法文字の高さが100mm という意味です。

LibreCADをmm単位で使っているので、CAD上では100mm文字になります。

印刷したときの目安はこうです。

なので、

• 1/50印刷なら 100でも可
• 1/100印刷なら 200〜300くらいが見やすい
• 練習や画面確認なら 100でOK

です。

現場で見やすい図面を作るなら、あとで 文字高さ200または250 に上げてもいいです。

文字の配置：寸法線に平行

これはOKです。

寸法線の向きに合わせて、文字も横向き・縦向き・斜め向きになります。

建築図面では自然な設定です。

寸法線との隙間：10

これは、寸法線と寸法文字の間のすき間です。

今は 10mm。

文字高さ100に対して隙間10なので、バランスは悪くありません。
文字が寸法線にくっつく場合は、15〜20 にしてもいいです。

延長線

延長線とは、測っている点から寸法線まで伸びる細い補助線です。

オフセット：5

これは、対象物の線から寸法補助線を少し離す距離です。

今は 5mm。

線と寸法補助線がベタッとくっつかないので、見やすくなります。
これはOKです。

引き伸ばす：10

これは、寸法線を少し越えて延長線を伸ばす長さです。

今は 10mm。

建築図面として普通に見やすい値です。

固定された長さ：OFF

これはOFFでOKです。

ONにすると延長線の長さを固定できますが、最初は不要です。
通常の寸法線ならOFFのままで大丈夫です。

寸法線と矢印

矢印のサイズ：50

これは寸法線の端につく矢印の大きさです。

今は 50mm。

文字高さ100に対して矢印50なので、やや控えめです。
見やすさ重視なら、

50〜100

くらいが良いです。

おすすめは、

• 文字高さ100なら矢印50〜80
• 文字高さ200なら矢印100〜150
• 文字高さ250なら矢印125〜180

です。

斜線のサイズ：50

これは、建築図面でよくある 斜めチョンの寸法端部 に関係するサイズです。

矢印ではなく、斜線型の端部を使う場合のサイズです。

今は 50。
こちらもまずOKです。

色：ブロック設定で

これは、寸法線や矢印の色をブロックやレイヤー側に任せる設定です。

今は大きな問題はありません。

ただ、実務的には寸法線用にレイヤーを作ると扱いやすいです。

例：

寸法線は DIMレイヤー にしておくと、後で色や線幅をまとめて変えられます。

単位の書式

寸法の単位：10進数

これはOKです。

建築図面なら普通に、

1000
1820
3640

みたいに出すので、10進数で大丈夫です。

寸法精度：0.0000

ここだけ注意です。

このままだと寸法が、

1000.0000
1820.0000

のように表示される可能性があります。

現場図面ではこれは細かすぎます。
かなり邪魔です。

おすすめは、

寸法精度：0

または必要なら

0.0

です。

建築・施工図なら基本は 0 でいいです。

寸法の端数：0：選択

これは端数・末尾ゼロの扱いに関係します。

最初はこのままでOKです。
ただし、寸法が 1000.0000 みたいに出るなら、まず上の 寸法精度 を0に直してください。

小数点：. ピリオド

これはOKです。

日本の建築図面でも、小数を使うなら 12.5 表記で問題ありません。

角度の単位：度

OKです。

角度寸法を入れたときに、

45°
90°

のような通常の度数表記になります。

角度の精度：0.00

これも問題ありません。

角度を細かく出したいならこのまま。
普通の建築図なら 0 または 0.0 でもいいです。

おすすめ修正版

今の設定をベースにするなら、まずこれが扱いやすいです。

結論

この設定はかなり正しいです。
特に azomixにしたのは正解 です。

ただし、寸法精度だけは、

0.0000 → 0

にした方が現場図面らしくなります。

いまの設定は、まだ「精密機械の測定器」っぽい。
寸法精度を0にすると、「施工図の寸法線」っぽくなります。

とりいそぎ、この設定で作画を続けます。

やはり、小数点以下の0000の表記が気になります。

表記を変更しました。
